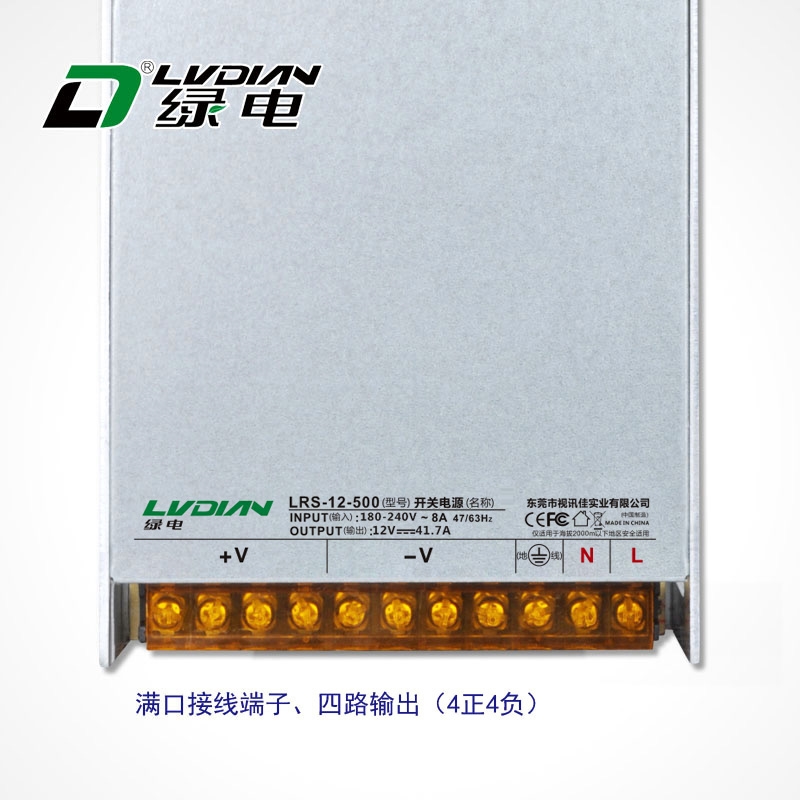

500W 12V 24V 超薄开关电源

货号:



特性:
交流输入180V-240V; 可承受300vac浪涌输入5秒; 防雷20KV,带放电管; 工作温度可高达70℃; 1U低高度:40mm; 保护种类:短路/过负载/过电压/过温度; 内有直流风扇强制风冷; 具有风扇开/关控制; 可在海拔2000米条件下操作; 可承受5G振动测试; 高效率,高寿命和高可靠度; 电源启动LED指示灯; 100%满载老化测试; 3年保固;
应用:
工业电源;工业自动化机械;工业控制系统;机械和电气设备;闭路监控系统;广告铭牌发光字模组灯条电源;LED亮化工程灯具电源;LED广告专用电源;大型路由器电源;电子仪器,设备和装置;家用电器;


LRS-12-500H描述:


绿电超薄开关电源系列是一个高可靠,单组输出的绿色环保电源,该产品是适合输入电压180VAC-240VAC应用,整系列输出电压为12VDC至24VDC不同的电压,本电源防雷20KV、防浪涌、过负载、过电压、过温度等多重保护,可满足各种消费类电子设备的需求。(注切换110V时需另加转换开关)

本系列效率高达88%,符合TUV CE认证标准;整系列采用全新优质元器件,能提供有效防护电击的双重绝缘保护。

技术参数(规格):

型 号MODEL

LRS-12-500H

LRS-24-500H

输出

直流电压

12V

24V

额定电流

41.7A

20.8A

电流范围

0-41.7A

0-20.8A

额定功率(最大)

500W

纹波与噪声(最大)

200mVp-p

300mVp-p

电压精度

±5%

线性调整率

±0.5%

负载调整率

±1%

启动,上升时间

800ms,50ms/230VAC 2500ms,50ms/115VAC (满载时)

保持时间(Typ

16ms /230VAC 16ms /115VAC(满载时)

输入

电压范围

180-240VAC

频率范围

47-63Hz

效率(Typ

83%

86%

交流电流(Typ

7A/115VAC 3.5A/230VAC

浪涌电流(最大)

20A/115VAC 40A/230VAC

漏电流(最大)

<2mA/240VAC

保护

过负载

额定输出功率的105%-150%

保护模式:打嗝模式、负载异常条件移除后可自动恢复

过电压

13.8-16.2V

27.6-32.4V

保护模式:关断输出电压,重启恢复

过温度

关闭输出电压,温度恢复正常后自动恢复

环境

工作温度

-20+65

工作湿度

2090% RH 无冷凝

存储温度、湿度

-40―±85℃, 1095% RH

温度系数

±0.03%/(050)

耐振动

10-500Hz2G 10分钟/周期,XYZ轴各60分钟

安规和电磁兼容

安全规范

耐压

I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC

绝缘阻抗

I/P-O/P,I/P-FG:100M Ohms/500VDC/25/70%RH

其它NOTE

MTBF

207K hrs MIL-HDBK-217F(25)

尺寸SIZE

L234xW120xH40 mm

净重weight

995g±30g

备注

1、如未特别说明,所有规格参数均在输入为230VAC、额定负载、2570%RH环境温度下进行测试。
2、直流电压测试方法:在50%负载条件下,在插座端子点量测。
3、纹波和噪声测量方法:使用一条12”双绞线同时终端要并联0.1uf47uf的电容在20MHZ带宽下进行量测。
4、精度:包含设定误差、线性调整率和负载调整率。
5、线性调整率测量方法:在额定负载下,从低电压到高电压测试。
6、启动时间是在冷机启动下测得,频繁的开关机可能使启动时间增长。
7、低输入电压情况下需减额输出。
8、电源被视为系统内元件的一部分,需结合终端设备进行电磁兼容相关确认。




机构尺寸:
