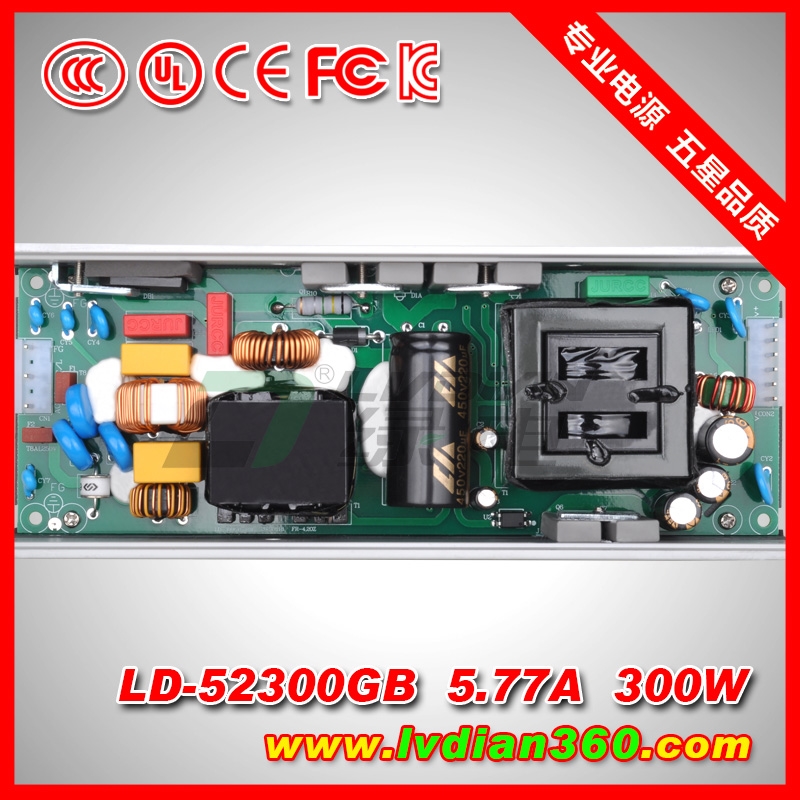

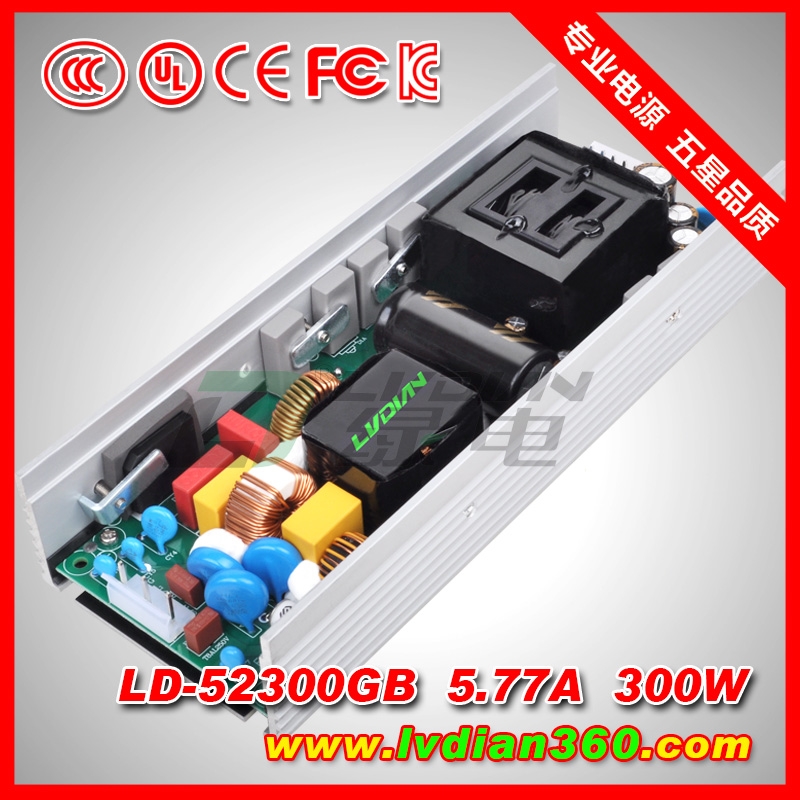

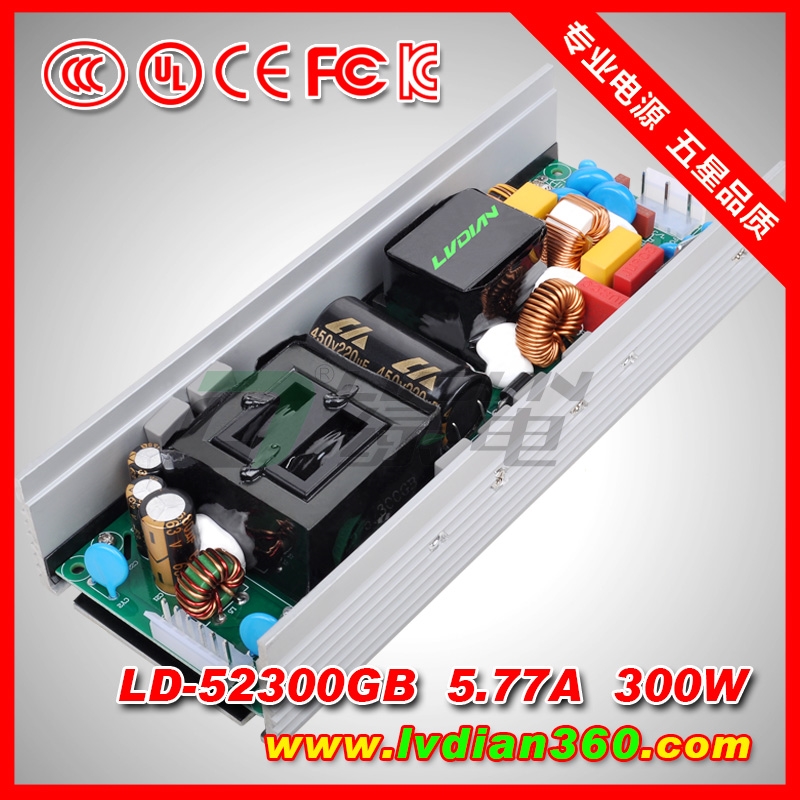

320W 52V GB系列POE交换机电源模块

货号:

特性:

国际通用全范围交流输入;交流输入范围100V-240V;可承受300vac浪涌输入5秒;内置主动式PFC功能,PF>0.95防雷6KV ;工作温度可高达70℃;1U低高度:40mm;保护种类:短路/过负载/过电压/过温度;自然风冷;可在海拔2000米条件下操作;可承受5G振动测试;高效率,高寿命和高可靠度;电源启动LED指示灯;100%满载老化测试;3年保固;


应用:

核心管理交换机电源大型路由器电源;工业自动化机械;工业控制系统;机械和电气设备;电子仪器,设备和装置;家用电器;


LD-52320GB 描 述:

内置POE交换机电源 GB系列是一个高可靠,单组输出的绿色环保电源,该产品是适合输入电压110VAC-240VAC应用,整系列输出电压为52VDC不同的电压,本电源防雷6KV、防浪涌、过负载、过电压等多重保护,可满足各种消费类电子设备的需求。

内置POE交换机电源 GB系列效率高达92%,符合3CCEFCCKC认证标准.整系列采用全新优质元器件,能提供有效防护电击的双重绝缘保护。

技术参数(规格):

型 号MODEL

LD-52320GB

输出

直流电压

52V

额定电流(自然冷却)

6.15A

额定电流(20CFM风扇风冷)

6.92A

电流范围(自然冷却)

0-6.15A

电流范围(20CFM风扇风冷)

0-6.92A

额定功率(自然冷却)

320W

额定功率(20CFM风扇风冷)

360W

纹波与噪声(最大)

200mVp-p

电压精度

±3.0%

线性调整率

±0.5%

负载调整率

±1%

启动,上升时间

800ms,50ms/230VAC  2500ms,50ms/115VAC (满载时)

保持时间(Typ

16ms /230VAC  16ms /115VAC(满载时)

输入

电压范围

110-240V AC

频率范围

47-63Hz

功率因素(Typ

PF>0.95/230VAC  PF>0.98/115VAC(满载时)

效率(Typ

92%

交流电流(Typ

4A/115VAC  2A/230VAC

浪涌电流(最大)

40A/115VAC  80A/230VAC

漏电流(最大)

<2mA/240VAC

保护

过负载

额定输出功率的105%-150%

保护模式:打嗝模式、负载异常条件移除后可自动恢复

过电压

56.5V-62.5V

保护模式:关断输出电压,重启恢复

过温度

关闭输出电压,温度恢复正常后自动恢复

环境

工作温度

-20+70

工作湿度

2090% RH 无冷凝

存储温度、湿度

-40―±85℃, 1095% RH

温度系数

±0.03%/(050)

耐振动

10-500Hz2G 10分钟/周期,XYZ轴各60分钟

安规和电磁兼容

安全规范

符合 GB4943.1-2011

耐压

I/P-O/P:3KVAC   I/P-FG:2KVAC   O/P-FG:0.5KVAC

绝缘阻抗

I/P-O/P,I/P-FG:100M Ohms/500VDC/25/70%RH

电磁兼容发射

符合GB9254-2008认证

电磁兼容抗扰度

符合EN6100-4-2,3,4,5,6,8,11,EN55024,A级轻工业标准

其它NOTE

MTBF

207K hrs  MIL-HDBK-217F(25)

尺寸SIZE

L210xW81.5xH40 mm

净重weight

680g±15g

备注

1、如未特别说明,所有规格参数均在输入为230VAC、额定负载、2570%RH环境温度下进行测试。

2、直流电压测试方法:在50%负载条件下,在插座端子点量测。

3、纹波和噪声测量方法:使用一条12”双绞线同时终端要并联0.1uf47uf的电容在20MHZ带宽下进行量测。

4、精度:包含设定误差、线性调整率和负载调整率。

5、线性调整率测量方法:在额定负载下,从低电压到高电压测试。

6、启动时间是在冷机启动下测得,频繁的开关机可能使启动时间增长。

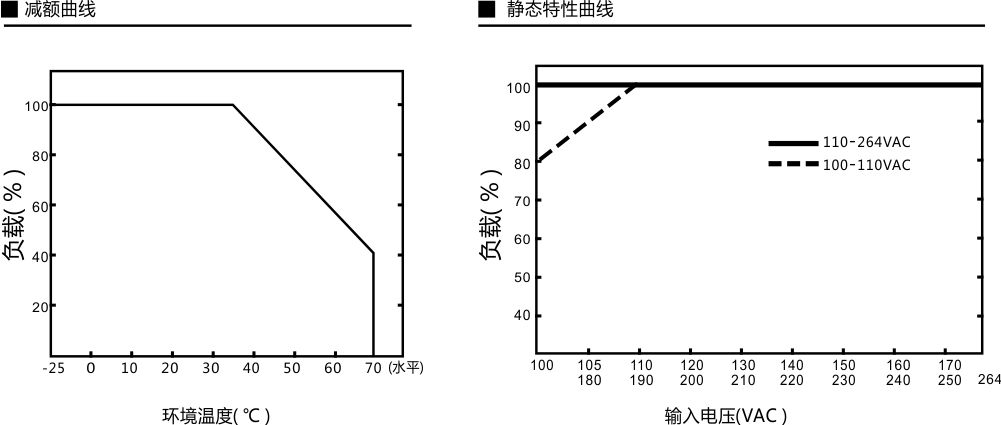

7、低输入电压情况下需减额输出。

8、电源被视为系统内元件的一部分,需结合终端设备进行电磁兼容相关确认。


机构尺寸:
