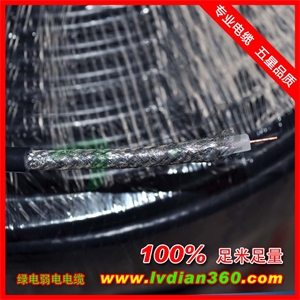

SYWV75Ω系列物理发泡聚乙烯绝缘聚氯乙烯护套同轴电缆

货号:
产品说明:
特性阻抗:75Ω
内导体使用单支裸铜线
物理发泡聚乙烯绝缘
外包铝箔屏蔽
裸铜或镀锡铜编织屏蔽
聚氯乙烯护套
长期允许工作温度应不超过70℃

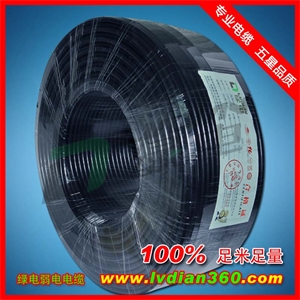

包装长度:
200米/卷500米/卷1000米/卷(包装规格可根据客户要求更改。)

SYWV75Ω系列物理发泡聚乙烯绝缘聚氯乙烯护套同轴电缆

1、用途:
用于1GHz以下闭路电视系统,共用天线系统作为支线和用户线以及其它高频率机器的连接线或内部配线。
2、生产标准:国家标准、企业标准

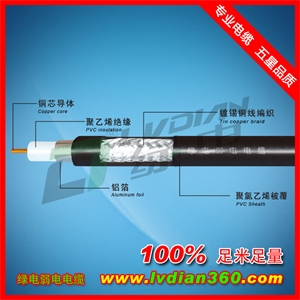

3、说明:
特性阻抗:75Ω
内导体使用单支裸铜线
物理发泡聚乙烯绝缘
外包铝箔屏蔽
裸铜或镀锡铜编织屏蔽
聚氯乙烯护套
长期允许工作温度应不超过70℃
4、包装长度:
200米/卷500米/卷1000米/卷(包装规格可根据客户要求更改。)

型号/规格
内导体结构No./mm
外导体
护套
厚度(mm 外径(mm
编织网数
密度参考值
厚度(mm 外径(mm

SYWV75-5

1/1.0

1.2

4.8±0.2

64

40%

0.88

7.2±0.3

96

60%

0.88

7.2±0.3

128

70%

0.88

7.2±0.3

144

78%

0.88

7.2±0.3

SYWV75-7

1/1.6

2.0

7.25±0.25

96

45%

1.05

10.3±0.3

128

55%

1.05

10.3±0.3

144

60%

1.05

10.3±0.3

176

70%

1.05

10.3±0.3

SYWV75-9

1/2.05

2.8

79.0±0.25

84

30%

1.15

12.3±0.3

96

40%

1.15

12.3±0.3

128

50%

1.15

12.3±0.3

144

60%

1.15

12.3±0.3

192

75%

1.15

12.3±0.3



电性能技术要求


项目

缆芯介电强度

绝缘电阻

护套介电强度

特性阻抗

衰减常数

回波损耗

屏蔽衰减

实验条件

40~60Hz,1min

500V(直流)20℃

40~60Hz

200MHz

单位

KV(有效值)

MΩ.Km

KV(有效值)

Ω

dB/100m

dB

dB

型号

浸水实验

火花实验

SYWV75-5

≥1.2

≥5000

≥2.0

≥3.0

5MHz ≤2.2
50MHz ≤4.8
200MHz ≤9.7
550MHz ≤16.8
800MHz ≤20.3
1000MHz ≤24.2

300 MHz及以下≥20
300 MHz及以上≥18

5MHz≥60
50MHz≥60
200MHz ≥70
500MHz ≥70
800MHz ≥70

SYWV75-7

≥1.0

≥5000

≥3.0

≥5.0

5MHz ≤1.5
50MHz ≤3.2
200MHz ≤6.4
550MHz ≤10.7
800MHz ≤13.3
1000MHz ≤15.1

300 MHz及以下≥20
300 MHz及以上≥18

5MHz≥60
50MHz≥60
200MHz ≥70
500MHz ≥70
800MHz ≥70

SYWV75-9

≥1.0

≥5000

≥3.0

≥3.0

5MHz ≤1.2
50MHz ≤2.4
200MHz ≤5.0
550MHz ≤8.5
800MHz ≤10.4
1000MHz ≤11.9

300 MHz及以下≥20
300 MHz及以上≥18

5MHz≥60
50MHz≥60
200MHz ≥70
500MHz ≥70
800MHz ≥70
